一、定義

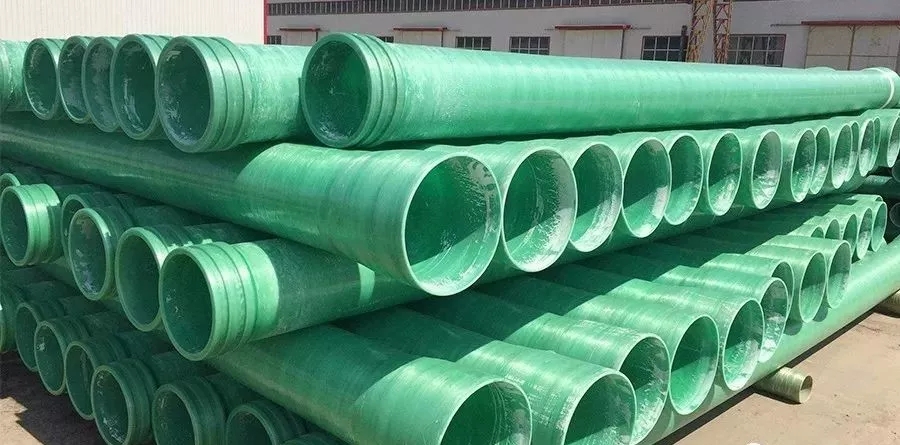

玻璃鋼纏繞管是一種輕質、高強、耐腐蝕的非金屬管道。它是具有樹脂基體重的玻璃纖維按工藝要求逐層纏繞在旋轉的芯模上，并在纖維之間遠距離均勻地鋪上石英砂作為夾砂層。其管壁結構合理先進，能充分發揮材料的作用，在滿足使用強度的前題下，提高了剛度，保證了產品的穩定性和可靠性。玻璃鋼夾砂管以其優異的耐化學腐蝕、輕質高強，不結垢，抗震性強，與普通鋼管比較使用壽命長，綜合造價低，安裝快捷，安全可靠等優點，被廣大用戶所接受。

二、基本概述

玻璃鋼纏繞管應用于石油、化工及排水等行業。我國玻璃鋼纏繞管生產發展快，數量逐年上長，應用范圍及部門也越來越廣。

玻璃鋼纏繞管采用樹脂（輸送飲用水采用食品級樹脂）、玻璃纖維、石英砂為原料，用特殊工藝制作而成。

三、管道分類

玻璃鋼管道分類常用的9種：

（1）玻璃鋼脫硫管道

（2）玻璃鋼夾砂管道

（3）玻璃鋼壓力管道

（4）玻璃鋼電纜保護管

（5）玻璃鋼輸水管道

（6）玻璃鋼保溫管道

（7）玻璃鋼通風管道

（8）玻璃鋼污水管道

（9）玻璃鋼頂管

四、結構特點

①具有優良的耐腐蝕性能。不要陰極防腐保護及其它防腐措施，不會對水和其它介質產生二次污染。產品使用壽命長。

②管道重量僅占同規格、同長度球墨鑄鐵管的1/4，水泥管道的1/10。運輸裝卸方便，易于安裝。

③減少管線接頭，加速安裝速度，提高整條管線質量。

④減少流阻、提高流速、降低能耗。用較小口徑的管道輸送同等流量的流體，與同規格鋼管相比可提高流量的10%左右；不結垢，長期使用不降低流速。干擾和重蝕環境中電纜的防護都有較好效果。

五、管道特性

（1）耐腐蝕性：化學惰性的材質，耐腐蝕性優異，并可根據輸送介質選擇不同的耐腐蝕管道。

（2）機械強度大：耐水壓強度，耐外壓強度和耐沖擊強度均良好并可按要求的壓力設計制造管道和管件 。

（3）溫度適應性強：使用溫度范圍：大于-70攝氏度小于250攝氏度，冰凍介質下管道不裂。

（4）流體阻力小：管道內壁光滑，粗糙系數0.0084,相同流量下,管徑可予縮小。

（5）重量輕，壽命長：質輕，運輸便利，施工費用低，無須維修，使用壽命長達50年以上。

（6）保持水質：無毒，輸送飲水用水，能保持長期水質衛生。

玻璃鋼夾砂管道的應用：

◆　飲用水輸送干線管及配水管

◆　污水管道、雨水管道

◆　農業灌溉用管

玻璃鋼夾砂管道的主要成型工藝

由計算機控制，在芯模上按規定的與纖維纏繞玻璃鋼管相同的工藝制造內襯，凝膠后按設計好的線型和厚度纏繞結構層，并將石英砂與樹脂混合的砂漿纏在結構層中，最后纏繞外保護層。

原、輔材料：樹脂、短切纖維、連續玻璃纖維和石英砂。

產品規格

直徑：DN100-4000　

壓力等級：0.1MPa、0.6MPa、1.0MPa、1.6MPa、2.0MPa、2.5MPa　

剛度等級：SN1250、SN2500、SN5000、SN10000。

長度：常見4m一條

六、跨度計算

玻璃鋼管道有很多是在地下管道使用的，當然底下管道一些跨度的問題就相對來說就要進行跨度計算了。

地下管道是用管架、吊架、托架來支承的，兩支承點之間的距離就是所謂的管道跨度，當然跨度不能過大這樣會影響管道的正常工作，如果跨度過小，這樣就會讓管道布置比較密集，并且投資費用就對應的增加，因?yàn)楣艿赖挠昧吭黾恿耍瑢Υ耍瑸榱舜_保管道安全和正常運行，當然盡可能擴大管道的跨度問題。

當然要是想解決這個跨度問題由管道的強度和剛度兩個條件進行確定：

（1）按強度條件確定確定管道跨度

在外載荷作用下，管道界面產生最大應力不得超過玻璃鋼管的許用應力。

（2）按剛度條件的確定管道跨度

七、纏繞成型的原材料

纏繞成型的原材料主要是樹脂、纖維增強材料和填料。

（1）樹脂基體

樹脂基體是指固化劑和樹脂組成的膠液體系。纏繞制品的耐化學腐蝕性，耐熱性及耐自然老化性主要取決于樹脂性能，同時對工藝性、力學性能也有很大影響。纏繞成型常用樹脂主要是不飽和聚酯樹脂，也有時用雙馬來酰亞胺樹脂和環氧樹脂等。對于一般民用制品如罐、管等，多采用不飽和聚酯樹脂。對力學性能的壓縮強度和層間剪切強度要求高的纏繞制品，則可選用環氧樹脂。航天航空制品多采用具有耐濕性與高斷裂韌性好的雙馬來酰亞胺樹脂。

（2）增強材料

纏繞成型用的增強材料，主要是各種纖維紗：如中堿玻璃纖維紗，無堿玻璃纖維紗，高強玻璃纖維紗，碳纖維紗，芳綸纖維紗及表面氈等。

（3）填料

填料種類很多，加入后能改善樹脂基體的某些功能，如提高耐磨性，增加阻燃性和降低收縮率等。在膠液中加入空心玻璃微珠，可提高制品的剛性，減小密度降低成本等。在生產大口徑地埋管道時，常加入30%石英砂，借以提高產品的剛性和降低成本。為了提高填料和樹脂之間的粘接強度，填料要保證清潔和表面活性處理。

八、主要應用

1.化學介質輸送管

2. 各類工藝館（化學工藝，造紙工藝，污水處理工藝，海水淡化工藝，食品及飲料加工工藝，醫藥工藝等）

3. 地面上小型水電站壓力水管，發電廠循環水管

4.污水收集及輸送管道

5. 飲用水輸送干線管及配水管

6.油田注水管及原油輸送管

7.熱能輸送管，海水輸送管

8. 農機灌溉用管

9. 真空管，外壓管和虹吸管

目前纏繞工藝還屬于玻璃鋼管道的主流工藝，但國內也有企業在研發其它工藝，有些已經開始批量生產了，如：在線編織拉擠工藝。另外連續纖維增強熱塑性塑料管也將是未來發展的一個方向。
